ARI-STEVI 12.440 Pozİsyonerlİ Pnömatİk Oransal Kontrol Vanası

DN20 | PN16 | STEVI-POS Pozisyonerli Oransal Kontrol Vanası | Kvs 2,5 – 4 – 6,3

ARI-STEVI 12.440 DN20 Pnömatik Oransal Kontrol Vanası, endüstriyel proseslerde akışkanların debi, basınç ve sıcaklık parametrelerini milimetrik hassasiyetle modüle etmek için tasarlanmış bir oransal kontrol vanası çözümüdür. 6,3 m³/h’e varan Kvs kapasitesi sunan bu oransal kontrol vanası, 40 bar maksimum fark basıncı mukavemeti ile en zorlu operasyonel şartlarda dahi kararlı bir oransal kontrol vanası performansı sergiler. Temassız manyetik algılama teknolojisine sahip STEVI-POS pozisyoner entegrasyonu, bu oransal kontrol vanası modeline aşınmasız uzun kullanım ömrü ve yüksek hassasiyetli dijital kontrol avantajı katar.

ORANSAL KONTROL VANASI TEKNİK ÖZELLİKLERİ

Model / Figür No: Fig. 12.440 Oransal Kontrol Vanası
Nominal Çap: DN20 Oransal Kontrol Vanası
Basınç Sınıfı: PN16 Oransal Kontrol Vanası
Akış Kapasitesi (Kvs Değeri): 2,5 / 4 / 6,3 m³/h
Maksimum Fark Basıncı (Δp): 40 Bar Oransal Kontrol Vanası Direnci
Gövde Malzemesi: EN-JL1040 Demir Döküm Oransal Kontrol Vanası
İç Aksam (Mil / Klape / Sit): AISI 420 Paslanmaz Çelik
Sızdırmazlık Elemanı: PTFE-V-Halkası (Max. 220 °C)
Maksimum Çalışma Sıcaklığı: 300 °C Oransal Kontrol Vanası
Kaçak Oranı: Sınıf D (DIN EN 12266)
Aktüatör Tipi: Pnömatik Oransal Kontrol Vanası Aktüatörü
Vana Sinyal Aralığı: 0,4 – 1,2 Bar Kontrol Sinyali
Hava Besleme Basıncı: Minimum 1,6 Bar Oransal Kontrol Vanası Beslemesi
Kapatma Basıncı: 16 Bar Oransal Kontrol Vanası Gücü
Emniyet Konumu: Normalde Açık / Normalde Kapalı

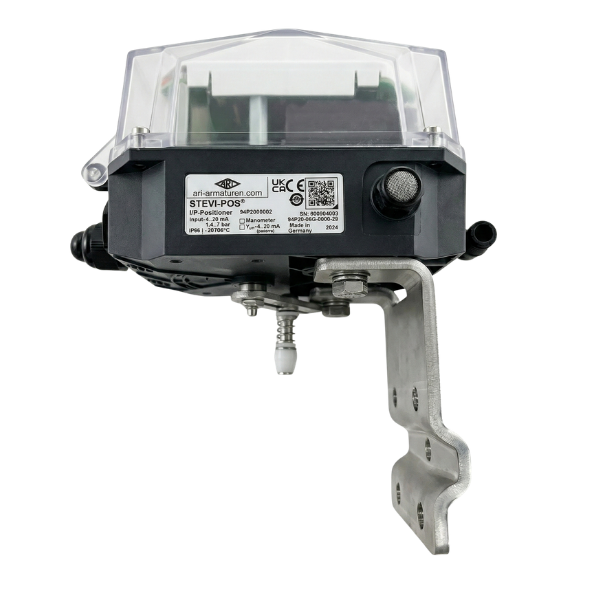

ORANSAL KONTROL VANASI POZİSYONER ÖZELLİKLERİ

Çalışma Aralığı (Giriş Sinyali): 4 – 20 mA DC Oransal Kontrol Vanası Sinyali
Pozisyon Algılama: Temassız Manyetik Hall Sensörü
Hava Besleme Basıncı: 1,4 Bar – 7 Bar Aralığı
Koruma Sınıfı: IP66 / C3 Oransal Kontrol Vanası Koruması
Hassasiyet (Doğrusallık): ±1,5% F.S. Oransal Kontrol Vanası Hassasiyeti
Çözünürlük: 0,5% F.S. Oransal Kontrol Vanası Çözünürlüğü
Çalışma Sıcaklık Aralığı: -20°C ile +80°C
Pozisyoner Malzemesi: Güçlendirilmiş Poliamid (PA)
Cihaz Ağırlığı: 0,7 kg Oransal Kontrol Vanası Aparatı

ORANSAL KONTROL VANASI KULLANIM ALANLARI

• Buhar ve sıcak su sistemleri için oransal kontrol vanası
• Kimya ve petrokimya oransal kontrol vanası tesisleri
• Gıda ve ilaç oransal kontrol vanası üretim hatları
• HVAC sistemleri ve oransal kontrol vanası enerji santralleri
• Endüstriyel proses oransal kontrol vanası otomasyonu

ORANSAL KONTROL VANASI AVANTAJLARI

• Aşınmasız Algılama: Manyetik sensörlü oransal kontrol vanası.
• Güvenli Kapama: Maksimum sızdırmaz oransal kontrol vanası.
• Düşük Hava Tüketimi: Tasarruflu oransal kontrol vanası.
• Hassas Kontrol: Hızlı tepki veren oransal kontrol vanası.
• Yüksek Δp Dayanımı: Basınca dayanıklı oransal kontrol vanası.

TEKNİK DÖKÜMANLAR VE KATALOGLAR

ARI-STEVI 12.440 TEKNİK KATALOG (PDF)

Detaylı ürün kataloğu için dosyayı indirebilirsiniz.
